English Version

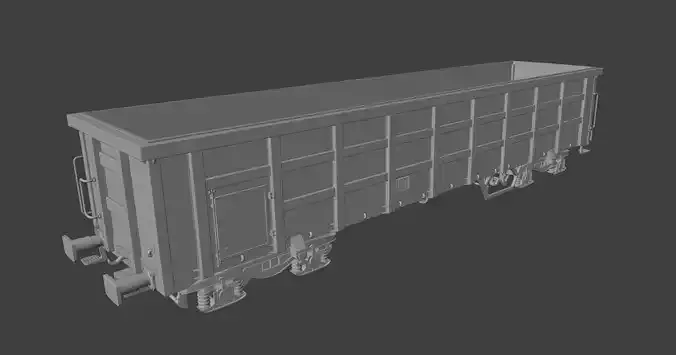

This is the Eaos B41.072C open freight wagon in H0 (1:87) scale. The download includes both unsupported and pre-supported STL files for resin 3D printing. All parts are designed to fit on a standard desktop SLA printer.

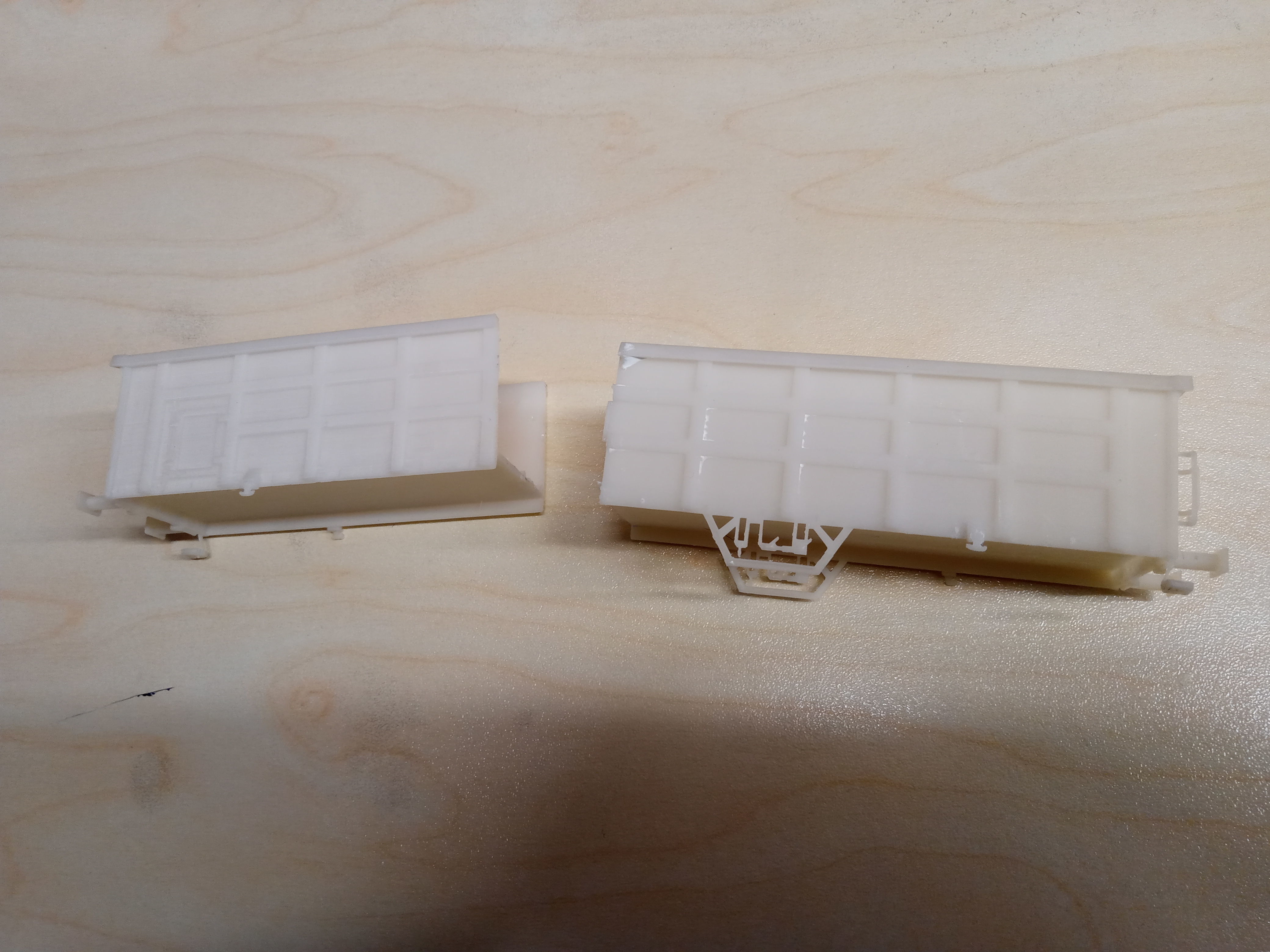

The model is split into multiple components to reduce the risk of damage during printing, handling, painting, and test fitting. Fine details and mechanically stressed parts are provided separately and are intended to be assembled after printing.

For the wagon body, newly designed and thoroughly tested support structures have been developed specifically to prevent warping during the printing process. These pre-supported files ensure improved dimensional stability and a significantly higher success rate, especially for the large, flat surfaces typical of open freight wagons.

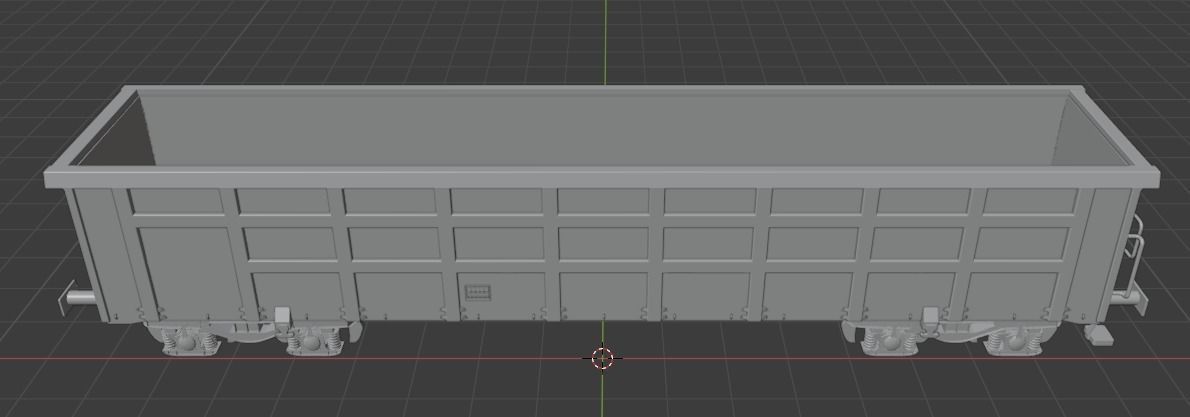

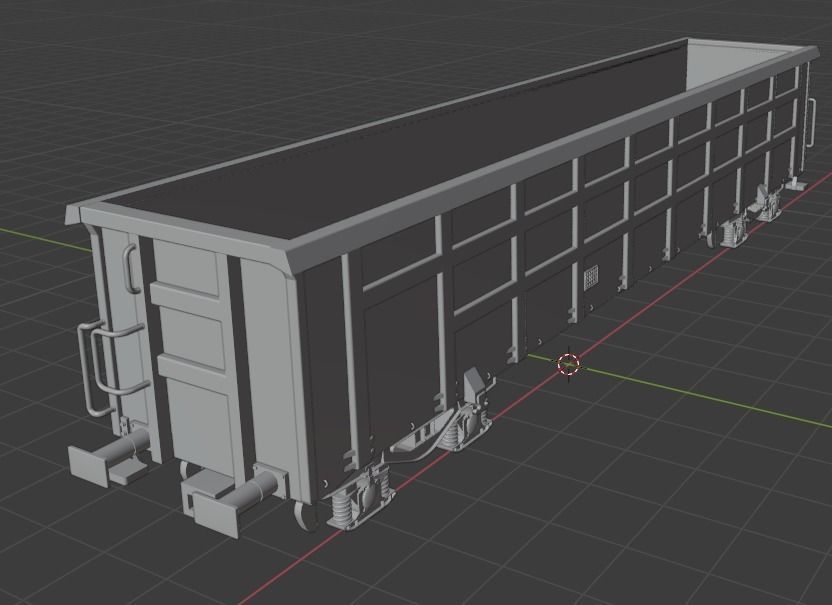

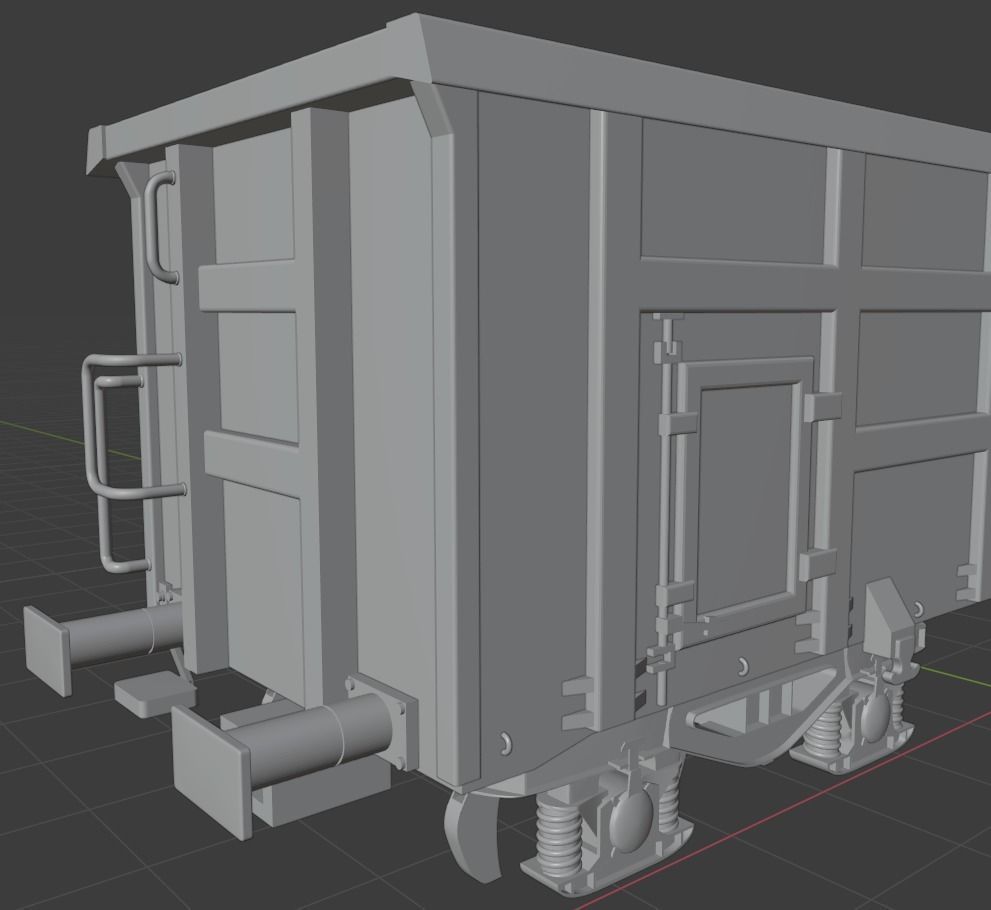

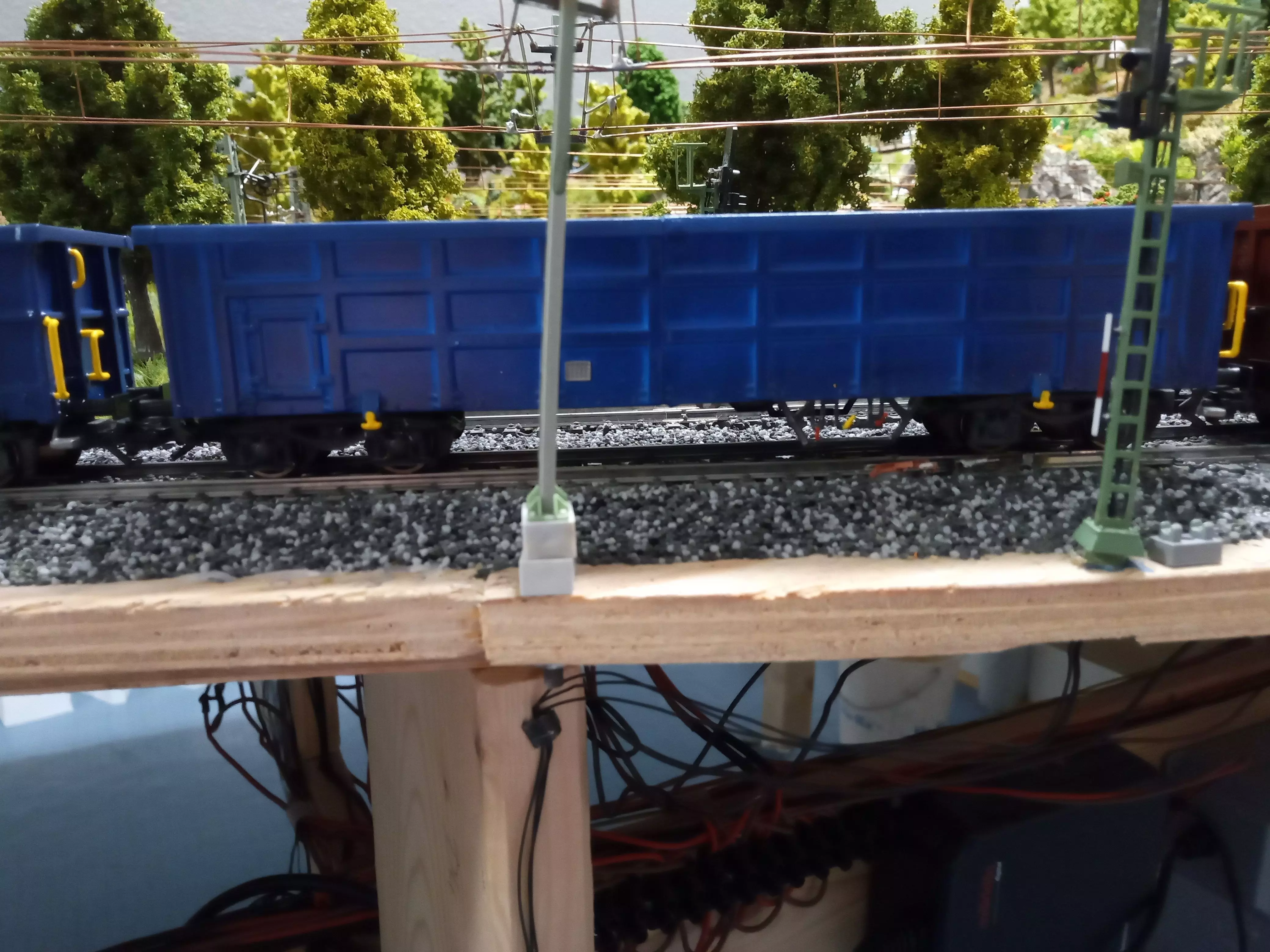

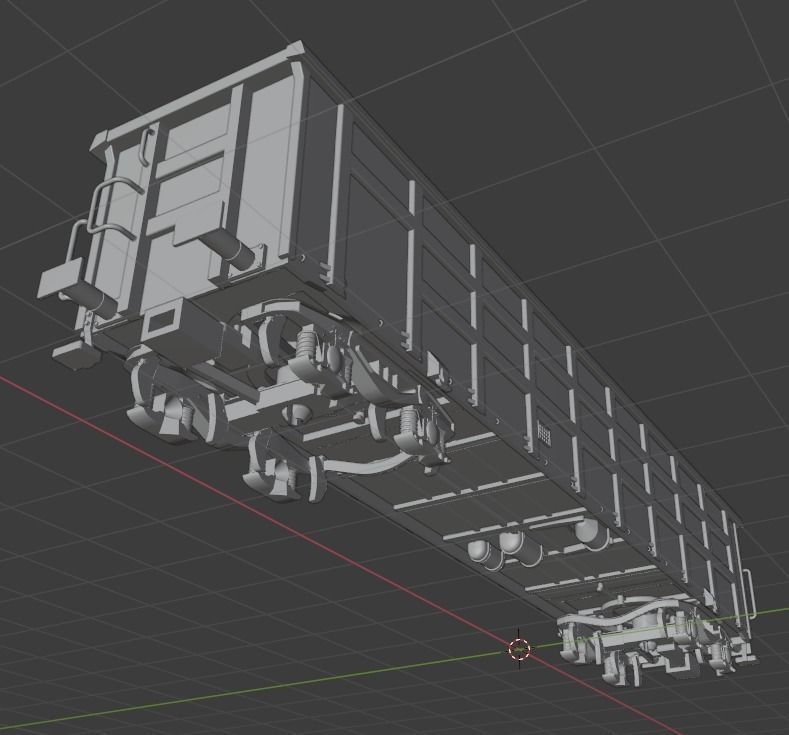

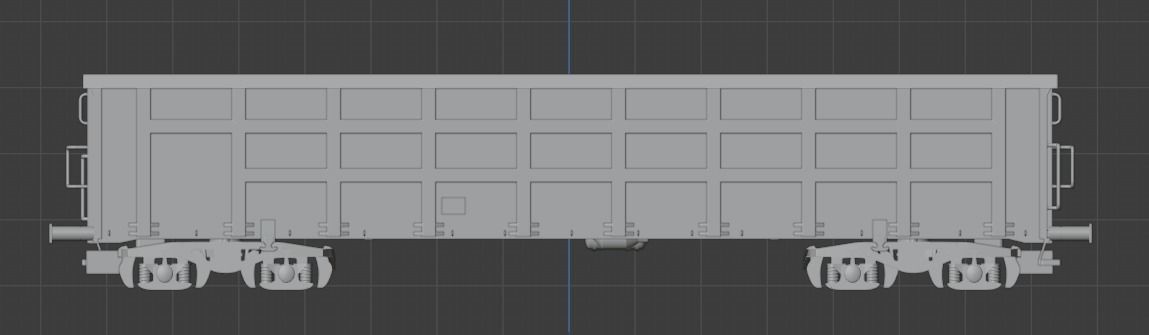

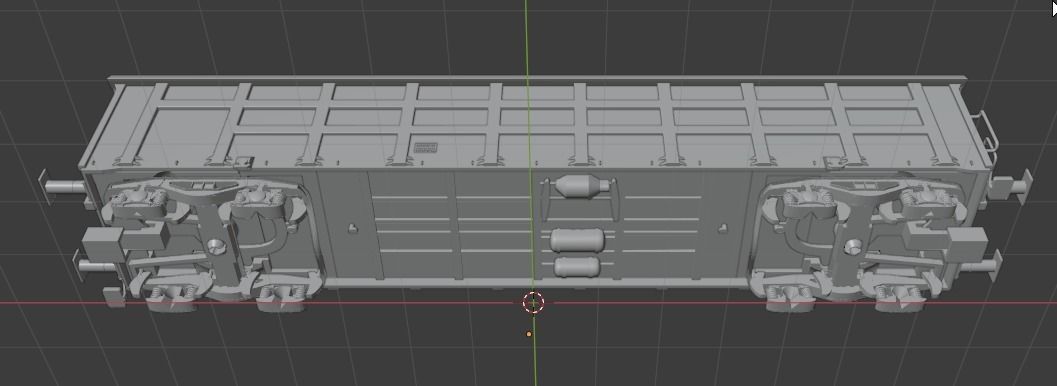

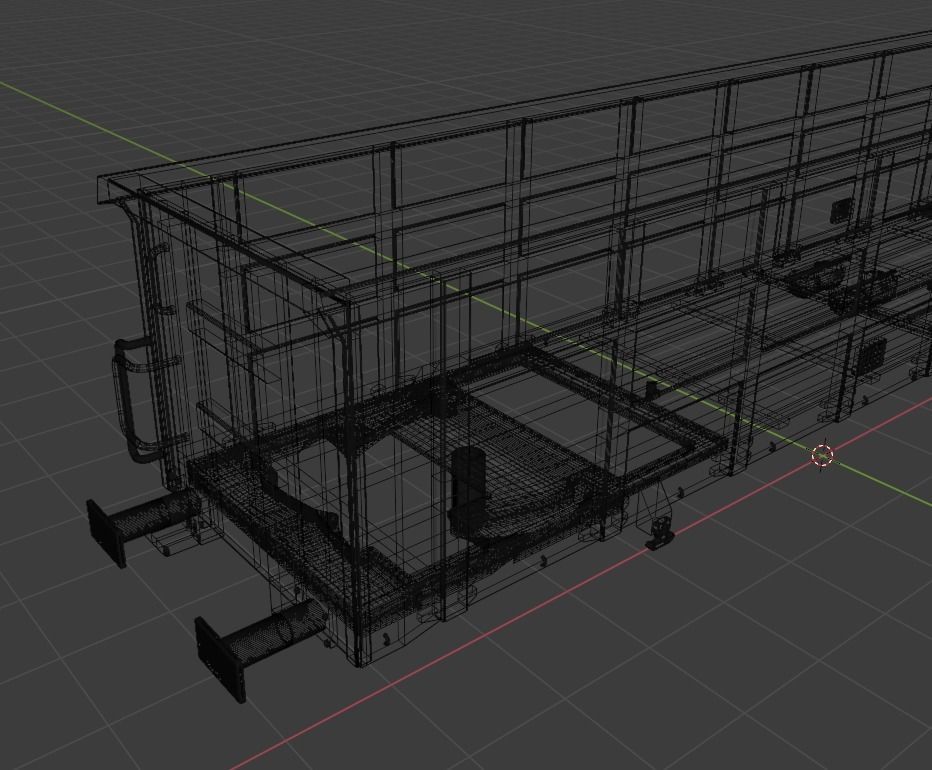

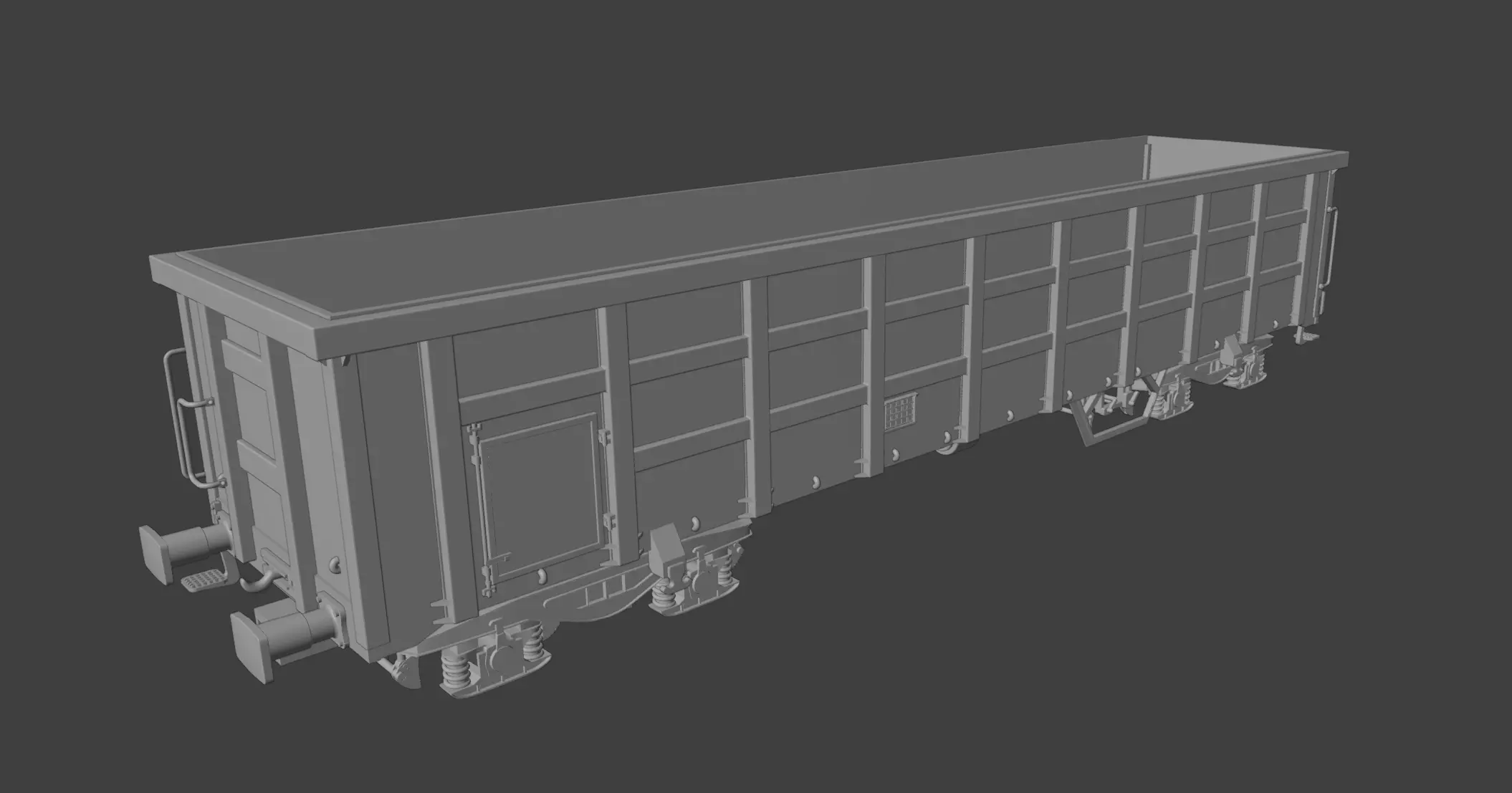

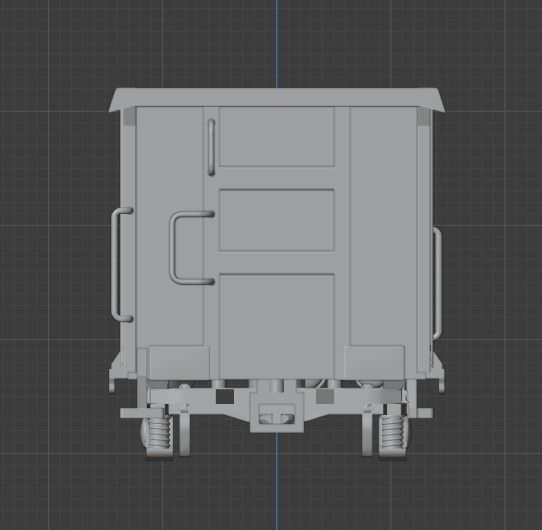

The Eaos B41.072C is a widely used open freight wagon for bulk goods such as scrap metal, coal, or aggregates. The model features accurate proportions, a finely detailed wagon body, and a realistically modeled underframe, making it suitable for high-quality layouts and display models.

Two small springs are required to secure the NEM coupling pockets. In addition, standard H0 wheelsets (axle length 24.4 mm, wheel diameter 10.4 mm) and NEM-compatible couplings are required and not included in the files.

To minimize the risk of small parts breaking, especially components exposed to dynamic loads such as the NEM coupling shaft, it is recommended to use a flexible resin mix of approximately 20–30%.

Deutsche Version

Dies ist der offene Güterwagen Eaos B41.072C im Maßstab H0 (1:87). Im Download enthalten sind sowohl nicht unterstützte als auch vorunterstützte STL-Dateien für den Resin-3D-Druck. Alle Bauteile sind so ausgelegt, dass sie auf einem handelsüblichen Desktop-SLA-Drucker gefertigt werden können.

Um Beschädigungen beim Drucken, Handling, Lackieren oder bei der Testmontage zu vermeiden, ist das Modell in mehrere Einzelteile aufgeteilt. Filigrane Details sowie mechanisch beanspruchte Bauteile werden separat gedruckt und anschließend montiert.

Für den Wagenkasten wurden neu konstruierte und von mir getestete Stützstrukturen entwickelt, die gezielt das Warping während des Druckprozesses verhindern. Die vorunterstützten Dateien sorgen für eine deutlich höhere Maßhaltigkeit und eine verbesserte Druckzuverlässigkeit, insbesondere bei den großflächigen Bauteilen, die für offene Güterwagen typisch sind.

Der Eaos B41.072C ist ein weit verbreiteter offener Güterwagen für Schüttgüter wie Schrott, Kohle oder Gesteinskörnungen. Das Modell überzeugt durch korrekte Proportionen, einen fein detaillierten Wagenkasten sowie eine realistisch ausgeführte Unterseite und eignet sich sowohl für hochwertige Modellbahnanlagen als auch für Vitrinenmodelle.

Für die Befestigung der NEM-Kupplungsschächte werden zwei kleine Federn benötigt. Zusätzlich sind H0-Radsätze mit 24,4 mm Achslänge und 10,4 mm Raddurchmesser sowie NEM-kompatible Kupplungen erforderlich. Diese Teile sind nicht im Download enthalten.

Um das Risiko von Bruchstellen bei feinen Details zu reduzieren, empfiehlt sich die Verwendung eines Resin-Mixes mit etwa 20–30 % flexiblem Resin, insbesondere bei dynamisch beanspruchten Komponenten wie dem NEM-Kupplungsschacht.
