Office Hepa air cleaner 3D print model

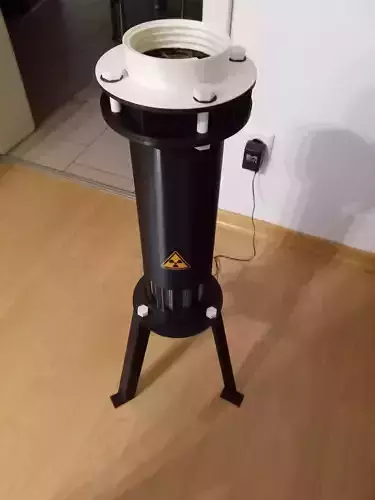

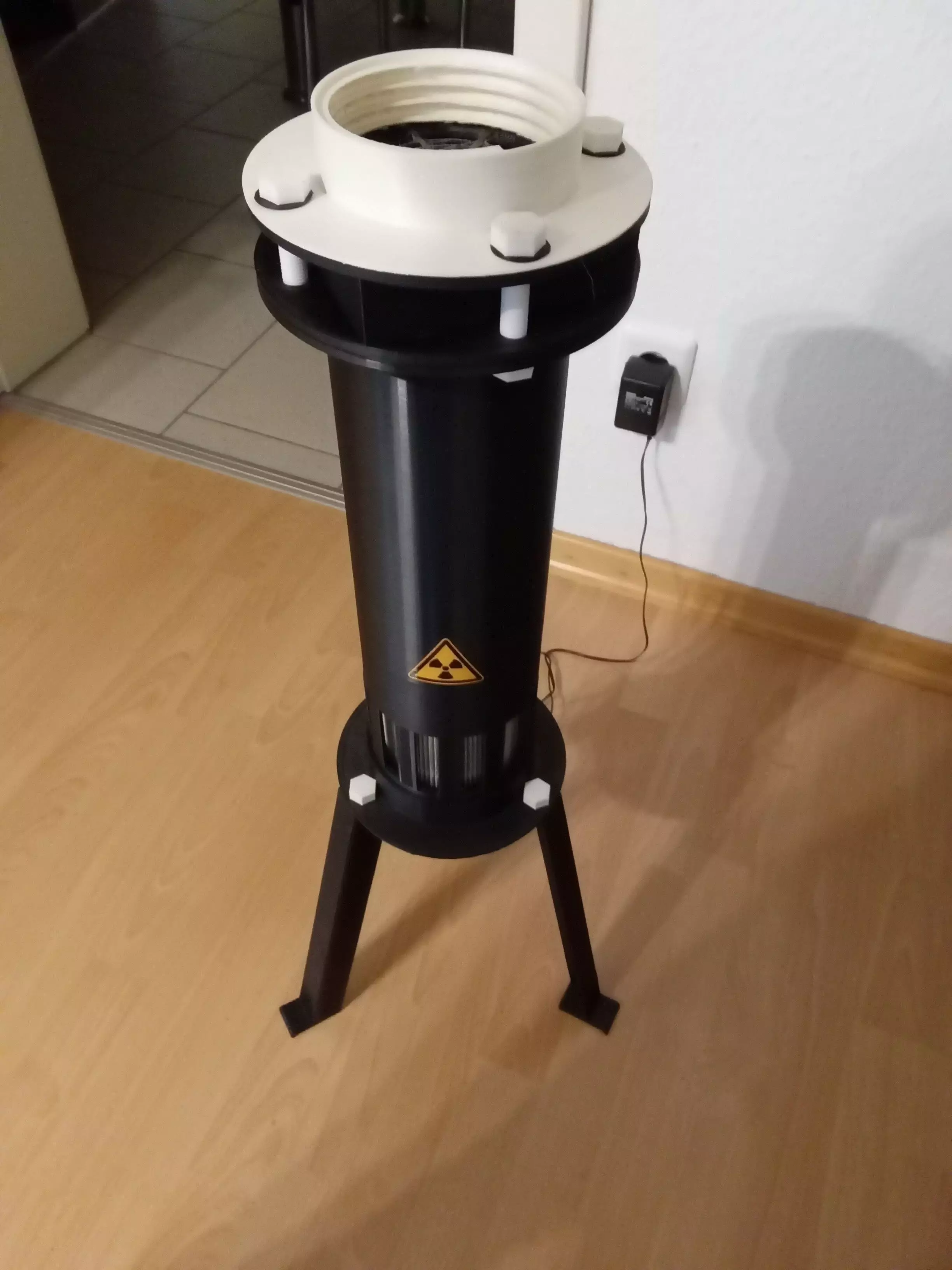

This Hepa 13 filter system was designed by me to filter dust, microbes, mites, viruses and other pollutants from indoor air.

In the core of the tube are UV light LEDs, with a wavelength of about 315 nanometers, the wavelength that also kills viruses.

Except for screws and nuts, which can be printed from ordinary PLA, everything should be printed from carbon PETG or carbon PLA. The finished device is about 800 mm high, so some stability is needed.

A build space of about 350 mm X 350 mm X 400 mm (Z axis) is needed. I printed everything with a simple Ender 5 Plus, with end user standard filaments. Over 2 KG will be needed.

Electromaterial list: 1 transformer 12 V DC at least 12 Watt 9 LED 5mm diameter, wavelength 315 nm 1 computer case fan 120 mm diameter, airflow about 70 cbm per hour.

1 Hepa 13 filter SY 702 is needed.

Electronic skills, a soldering station, as well as extensive skills in 3D printing are mandatory.

The UV LED can be omitted if necessary. However, virus protection is then only provided by the filter, so it is not as safe.

Translated with www.DeepL.com/Translator (free version)

Dieses Hepa 13 Filtersystem wurde von mir entwickelt, um Stäube, Mikroben, Milben, Viren und andere Schadstoffe aus der Raumluft zu Filtern.

Im Kern der Röhre befinden sich UV-Licht LED, mit einer Wellenlänge von circa 315 Nanometern, also die Wellenlänge, die auch Viren abtötet.

Bis auf Schrauben und Muttern, die aus gewöhnlichen PLA gedruckt werden können, sollte alles aus Carbon PETG oder Carbon PLA gedruckt werden. Das fertige Gerät ist ungefähr 800 mm hoch, also wird eine gewisse Stabilität benötigt.

Ein Bauraum von ca 350 mm X 350 mm X 400 mm (Z Achse) wird benötigt. Ich habe alles mit einem einfachen Ender 5 Plus gedruckt, mit Endanwender Standard Filamenten. Es werden über 2 KG benötigt.

Elektromaterial Liste: 1 Trafo 12 V DC mindestens 12 Watt 9 LED 5mm Durchmesser, Wellenlänge 315 nm 1 Computer Gehäuselüfter 120 mm Durchmesser, Luftmenge ca 70 cbm pro Stunde.

1 Hepa 13 Filter SY 702 wird benötigt.

Elektronik Kentnisse, eine Lötstation, so wie umfangreiche Kentnisse im 3 D Druck sind zwingend erforderlich.

Auf die UV LED kann gegebenenfalls verzichtet werden. Ein Virenschutz ist dann jedoch nur noch durch den Filter gegeben, also nicht so sicher.

Este sistema de filtro Hepa 13 fue desarrollado por mí para filtrar el polvo, los microbios, los ácaros, los virus y otros contaminantes del aire interior.

El núcleo del tubo contiene LEDs de luz ultravioleta con una longitud de onda de aproximadamente 315 nanómetros, la longitud de onda que también mata a los virus.

Salvo los tornillos y las tuercas, que pueden imprimirse con PLA ordinario, todo debe imprimirse con PETG de carbono o PLA de carbono. El dispositivo terminado tiene unos 800 mm de altura, por lo que se necesita cierta estabilidad.

Se necesita un espacio de construcción de unos 350 mm X 350 mm X 400 mm (eje Z). Imprimí todo con una simple Ender 5 Plus, con filamento estándar de usuario final. Se necesitarán más de 2 KG.

Lista de material eléctrico: 1 transformador de 12 V CC de al menos 12 vatios 9 LED de 5 mm de diámetro, longitud de onda de 315 nm 1 ventilador de caja de ordenador de 120 mm de diámetro, volumen de aire de aproximadamente 70 cbm por hora.

Se necesita 1 filtro Hepa 13 SY 702.

Es imprescindible tener conocimientos de electrónica, una estación de soldadura y amplios conocimientos de impresión 3D.

Si es necesario, se puede prescindir del LED UV. Sin embargo, la protección antivirus sólo la proporciona el filtro, por lo que no es tan seguro.

Traducción realizada con la versión gratuita del traductor www.DeepL.com/Translator

Ce système de filtre Hepa 13 a été développé par mes soins pour filtrer la poussière, les microbes, les acariens, les virus et autres polluants de l'air intérieur.

Le cœur du tube contient des LED de lumière UV avec une longueur d'onde d'environ 315 nanomètres, la longueur d'onde qui tue également les virus.

À l'exception des vis et des écrous, qui peuvent être imprimés à partir de PLA ordinaire, tout doit être imprimé à partir de PETG carbone ou de PLA carbone. Le dispositif fini fait environ 800 mm de haut, ce qui nécessite une certaine stabilité.

Un espace de construction d'environ 350 mm X 350 mm X 400 mm (axe Z) est nécessaire. J'ai tout imprimé avec un simple Ender 5 Plus, avec un filament standard d'utilisateur final. Plus de 2 KG seront nécessaires.

Liste des matériaux électriques : 1 transformateur 12 V DC d'au moins 12 Watt 9 LED de 5 mm de diamètre, longueur d'onde 315 nm 1 ventilateur de valise d'ordinateur de 120 mm de diamètre, volume d'air d'environ 70 cbm par heure.

1 filtre Hepa 13 SY 702 est nécessaire.

Des connaissances en électronique, une station de soudage et une connaissance approfondie de l'impression 3D sont essentielles.

Si nécessaire, il est possible de se passer de la LED UV. Cependant, la protection contre les virus n'est alors assurée que par le filtre, et n'est donc pas aussi sûre.
