Very cool screenholder printed and proofed 3D print model

A word in advance: All the models I designed were drawn in such a way that they can be printed with conventional 3 D printers without great difficulty.

Before posting the models on this platform, they were actually created by me on various printers. This can be seen very well on my photos. With many models here you can clearly see that these were tinkered by theorists for theorists, and are not feasible in reality.

I do not like that at all, so you will find with me only models that are feasible in practice.

Ein Wort vorab: Alle von mir konstruierten Modelle wurden so gezeichnet, das sie mit herkömmlichen 3 D Druckern ohne große Schwierigkeiten gedruckt werden können.

Vor dem Einstellen der Modelle auf dieser Plattform wurden sie auch tatsächlich von mir auf diversen Druckern erstellt. Dies kann man auf meinen Fotos auch sehr gut erkennen. Bei vielen Modellen hier kann man ganz klar erkennen, das diese von Theoretikern für Theoretiker gebastelt wurden, und in der Realität nicht durchführbar sind.

Ich mag das gar nicht, also finden Sie bei mir nur Modelle, die in der Praxis umsetzbar sind.

This screen holder was designed by me for my own desk. Since I need several screens, the commercial offer of visually interesting screen holders is very boring at the moment, I made it myself.

There was a 60 mm diameter hole in my desk top for the cable feed through, and so the idea was born.

The result is very good to look at, I think. However, to get the necessary stability, it was necessary to use carbon PLA. All supporting parts are carbon reinforced, so not quite easy to print.

This screen holder can be used for holes up to 70 mm in diameter without any modifications. The inner ring on the upright column has a diameter of 78 mm, so the hole should definitely not be any larger. The height of this holder is 295 mm to the center of the screen. A 360 mm high screen then has 115 mm space up to the desk top. The holder with the steel screws has a grid of 100 X 100 mm from center screw to center screw in both directions.

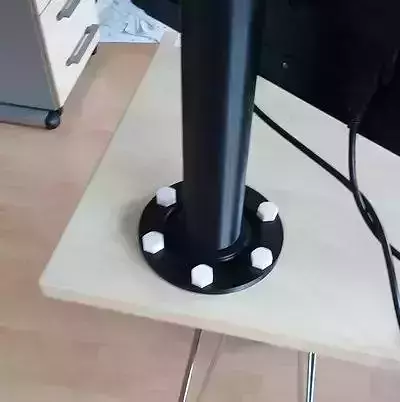

The ring with the screws is made of normal PLA, the screws themselves as well. This is purely for decoration.

I did it with a 0.6 mm brass nozzle to keep the look professional.

You need at least a 3 d printer with a build space of 400 mm in height, the X and Y axis are not crucial here. The holder for office utensils shown on the photos is not included.

I have designed and printed other screen holders in the same style. I will publish these shortly as well.

Thin walls can be seen in the detailed photos. These only serve as supports and must be removed after printing.

This text was translated with deepl.com. A very recommendable program.

Dieser Bildschirmhalter wurde von mir für meinen eigenen Schreibtisch entworfen. Da ich mehrere Bildschirme benötige und das kommerzielle Angebot an optisch interessanten Bildschirmhaltern im Moment sehr langweilig ist, habe ich ihn selbst gebaut.

In meiner Schreibtischplatte war ein Loch mit 60 mm Durchmesser für die Kabeldurchführung, und so war die Idee geboren.

Das Ergebnis ist sehr schön anzusehen, finde ich. Um die nötige Stabilität zu erreichen, war es jedoch notwendig, Carbon-PLA zu verwenden. Alle tragenden Teile sind karbonverstärkt, also nicht ganz einfach zu drucken.

Dieser Siebträger kann ohne Änderungen für Löcher mit einem Durchmesser von bis zu 70 mm verwendet werden. Der innere Ring an der aufrechten Säule hat einen Durchmesser von 78 mm, so dass das Loch auf keinen Fall größer sein sollte. Die Höhe dieses Halters beträgt 295 mm bis zur Mitte des Siebes. Ein 360 mm hoher Bildschirm hat dann 115 mm Platz bis zur Tischplatte. Der Halter mit den Stahlschrauben hat ein Raster von 100 x 100 mm von Mitte Schraube zu Mitte Schraube in beide Richtungen.

Der Ring mit den Schrauben ist aus normalem PLA, die Schrauben selbst auch. Dies ist nur zur Dekoration.

Ich habe es mit einer 0,6 mm Messingdüse gemacht, um das Aussehen professionell zu halten.

Man braucht mindestens einen 3 d-Drucker mit einem Bauraum von 400 mm Höhe, die X- und Y-Achse sind hier nicht entscheidend. Der auf den Fotos abgebildete Halter für Büroutensilien ist nicht im Lieferumfang enthalten.

Ich habe weitere Siebträger im gleichen Stil entworfen und gedruckt. Diese werde ich in Kürze ebenfalls veröffentlichen.

Auf den Detailfotos sind dünne Wände zu sehen. Diese dienen nur als Stützen und müssen nach dem Druck entfernt werden.

Dieser Text wurde mit deepl.com übersetzt. Ein sehr empfehlenswertes Programm.

Este soporte de pantalla fue diseñado por mí para mi propio escritorio. Como necesito varias pantallas, la oferta comercial de soportes de pantalla visualmente interesantes es muy aburrida por el momento, lo hice yo mismo.

Había un agujero de 60 mm de diámetro en mi escritorio para pasar el cable, y así nació la idea.

El resultado es muy bueno a la vista, creo. Sin embargo, para conseguir la estabilidad necesaria, fue necesario utilizar PLA de carbono. Todas las piezas de soporte están reforzadas con carbono, por lo que no son fáciles de imprimir.

Este soporte de pantalla se puede utilizar para agujeros de hasta 70 mm de diámetro sin ninguna modificación. El anillo interior de la columna vertical tiene un diámetro de 78 mm, por lo que el agujero definitivamente no debe ser más grande. La altura de este soporte es de 295 mm hasta el centro de la pantalla. Una pantalla de 360 mm de altura tiene entonces 115 mm de espacio hasta el tablero del escritorio. El soporte con los tornillos de acero tiene una retícula de 100 X 100 mm de tornillo central a tornillo central en ambas direcciones.

El anillo con los tornillos está hecho de PLA normal, los tornillos mismos también. Esto es puramente para la decoración.

Lo hice con una boquilla de latón de 0,6 mm para mantener el aspecto profesional.

Necesitas al menos una impresora de 3 d con un espacio de construcción de 400 mm de altura, los ejes X e Y no son cruciales aquí. El soporte para utensilios de oficina que aparece en las fotos no está incluido.

He diseñado e impreso otros soportes para pantallas del mismo estilo. También los publicaré en breve.

En las fotos detalladas se pueden ver las paredes delgadas. Estos sólo sirven como soportes y deben ser removidos después de la impresión.

Este texto fue traducido con deepl.com. Un programa muy recomendable.

Ce porte-écran a été conçu par moi pour mon propre bureau. Comme j'ai besoin de plusieurs écrans et que l'offre commerciale de supports d'écran visuellement intéressants est très ennuyeuse pour le moment, je l'ai fabriqué moi-même.

Il y avait un trou de 60 mm de diamètre dans mon bureau pour le passage du câble, et c'est ainsi que l'idée est née.

Le résultat est très beau à regarder, je trouve. Cependant, pour obtenir la stabilité nécessaire, il était nécessaire d'utiliser du PLA carbone. Toutes les pièces de support sont renforcées de carbone, donc pas tout à fait facile à imprimer.

Ce support d'écran peut être utilisé pour des trous jusqu'à 70 mm de diamètre sans aucune modification. L'anneau intérieur de la colonne verticale a un diamètre de 78 mm, le trou ne doit donc pas être plus grand. La hauteur de ce support est de 295 mm jusqu'au centre de l'écran. Un écran de 360 mm de haut dispose alors d'un espace de 115 mm jusqu'au plateau du bureau. Le support avec les vis en acier a une grille de 100 X 100 mm d'une vis centrale à l'autre dans les deux sens.

L'anneau avec les vis est fait de PLA normal, les vis elles-mêmes aussi. C'est purement décoratif.

Je l'ai fait avec une buse en laiton de 0,6 mm pour garder un aspect professionnel.

Vous avez besoin d'au moins une imprimante 3d avec un espace de construction de 400 mm de hauteur, les axes X et Y ne sont pas cruciaux ici. Le support pour ustensiles de bureau présenté sur les photos n'est pas inclus.

J'ai conçu et imprimé d'autres porte-écrans dans le même style. Je les publierai prochainement.

Des parois minces sont visibles sur les photos détaillées. Ils servent uniquement de supports et doivent être retirés après l'impression.

Ce texte a été traduit avec deepl.com. Un programme très recommandable.
