MODEL STL – CEWKA RODINA 40 × 12 × 14 MM

Cyfrowy model 3D Cewki Rodina z układem 2 × 6 ścieżek do samodzielnego wydruku 3D.

OPIS MODELU

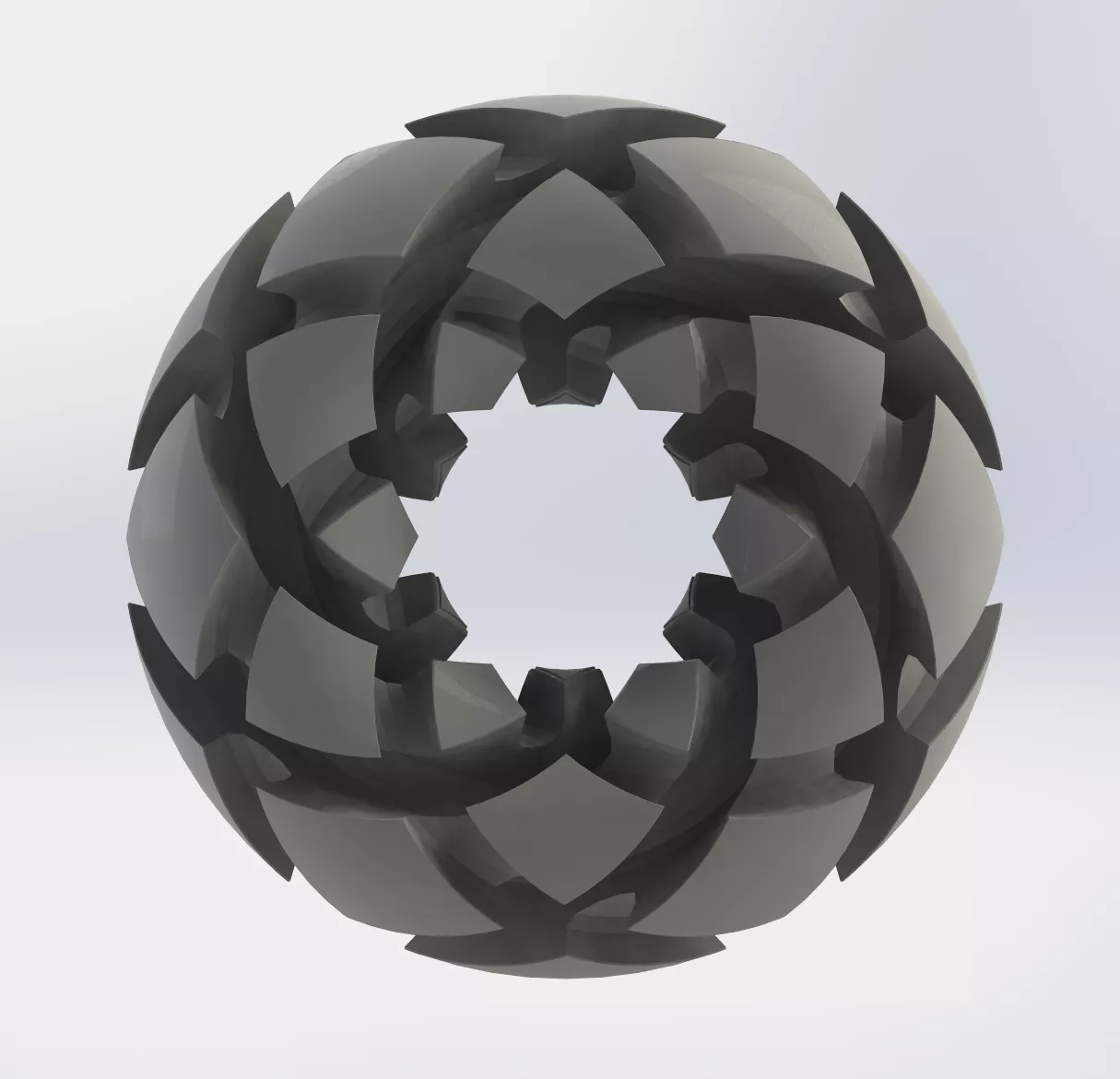

Precyzyjnie zaprojektowany model STL Cewki Rodina o średnicy zewnętrznej 40 mm, otworze wewnętrznym 12 mm oraz całkowitej wysokości 14 mm.

Model posiada łącznie 12 prowadzonych ścieżek:

• 6 ścieżek LEFT
• 6 ścieżek RIGHT
• Układ 2 × 6 zwojów

Kanały prowadzone są w dwóch przeciwnych kierunkach i tworzą charakterystyczną geometrię Cewki Rodina.

WYMIARY MODELU

• Średnica zewnętrzna: 40 mm
• Średnica wewnętrzna: 12 mm
• Całkowita wysokość: 14 mm
• Liczba ścieżek: 12
• Układ: 6 LEFT + 6 RIGHT
• Konfiguracja: 2 × 6
• Format pliku: STL

LEWE ROWKI – LEFT

• Liczba ścieżek: 6
• Szerokość: 2,7 mm
• Rzeczywista głębokość: 2,8 mm
• Kierunek prowadzenia: LEFT

PRAWE ROWKI – RIGHT

• Liczba ścieżek: 6
• Szerokość: 2,7 mm
• Rzeczywista głębokość: 5,5 mm
• Kierunek prowadzenia: RIGHT

Różna głębokość rowków LEFT i RIGHT została odwzorowana bezpośrednio w geometrii modelu.

KONSTRUKCJA MODELU

• Pełna, jednoczęściowa Cewka Rodina
• Średnica zewnętrzna 40 mm
• Otwór wewnętrzny 12 mm
• Wysokość 14 mm
• 12 prowadzonych ścieżek
• 6 ścieżek LEFT
• 6 ścieżek RIGHT
• Układ 2 × 6
• Dwa przeciwne kierunki prowadzenia kanałów
• Precyzyjna geometria
• Model przygotowany do druku 3D
• Cyfrowy format STL

MODEL PRZYGOTOWANY DO DRUKU 3D

Model można przygotować w popularnym oprogramowaniu typu slicer i wydrukować z materiału wybranego przez użytkownika.

Przed rozpoczęciem druku zalecane jest sprawdzenie:

• wymiarów modelu
• średnicy dyszy
• wysokości warstwy
• kalibracji wymiarowej drukarki
• ustawień ekstruzji
• orientacji modelu
• odwzorowania rowków w podglądzie slicera

Przy kompaktowych wymiarach modelu oraz rowkach o szerokości 2,7 mm zalecana jest dokładna kalibracja drukarki 3D.

ZASTOSOWANIE

• Projekty Cewki Rodina
• Układ nawijania 2 × 6
• Projekty DIY
• Prototypowanie
• Eksperymenty z geometrią toroidalną
• Projekty edukacyjne i demonstracyjne
• Ręczne prowadzenie przewodu według geometrii modelu

CO OTRZYMUJESZ?

• Cyfrowy plik STL
• Model Cewki Rodina 40 × 12 × 14 mm
• 12 prowadzonych kanałów
• Układ 6 LEFT + 6 RIGHT
• Konfigurację 2 × 6
• Rowki LEFT: 2,7 × 2,8 mm
• Rowki RIGHT: 2,7 × 5,5 mm
• Model przygotowany do użycia w slicerze

Nie otrzymujesz gotowej fizycznej Cewki Rodina.

Nie otrzymujesz fizycznego wydruku 3D.

Nie otrzymujesz przewodu miedzianego.

Nie otrzymujesz elementów elektronicznych.

Żaden fizyczny produkt nie zostanie wysłany.

WAŻNE – PRODUKT CYFROWY

Jest to cyfrowy model STL przeznaczony do samodzielnego wydrukowania na drukarce 3D.

Po zakupie otrzymasz plik cyfrowy do pobrania.

Przed zakupem należy sprawdzić wymiary modelu oraz możliwość wydrukowania go na posiadanej drukarce 3D.

Jakość końcowego wydruku zależy między innymi od drukarki, materiału, średnicy dyszy, wysokości warstwy, kalibracji oraz ustawień slicera.

LICENCJA

Pliki przeznaczone są wyłącznie do użytku osobistego.

Zakup nie przenosi praw autorskich ani własności projektu.

Zabronione jest odsprzedawanie, udostępnianie, kopiowanie, rozpowszechnianie lub publikowanie plików STL oraz ich zmodyfikowanych wersji bez zgody autora.

Sprzedaż fizycznych wydruków, cewek lub produktów wykonanych na podstawie tego modelu wymaga osobnej licencji komercyjnej.

Pełne warunki licencji znajdują się w pliku CrownchakraPL_License_PL_EN.pdf.

CrownchakraPL – All Rights Reserved

RODIN COIL STL | 40 × 12 × 14 MM | 12 GROOVES | 6 LEFT + 6 RIGHT

• Konfiguracja: 2 × 6
• LEFT: 2,7 × 2,8 mm
• RIGHT: 2,7 × 5,5 mm
• 12 prowadzonych ścieżek
• Cyfrowy model STL do druku 3D
