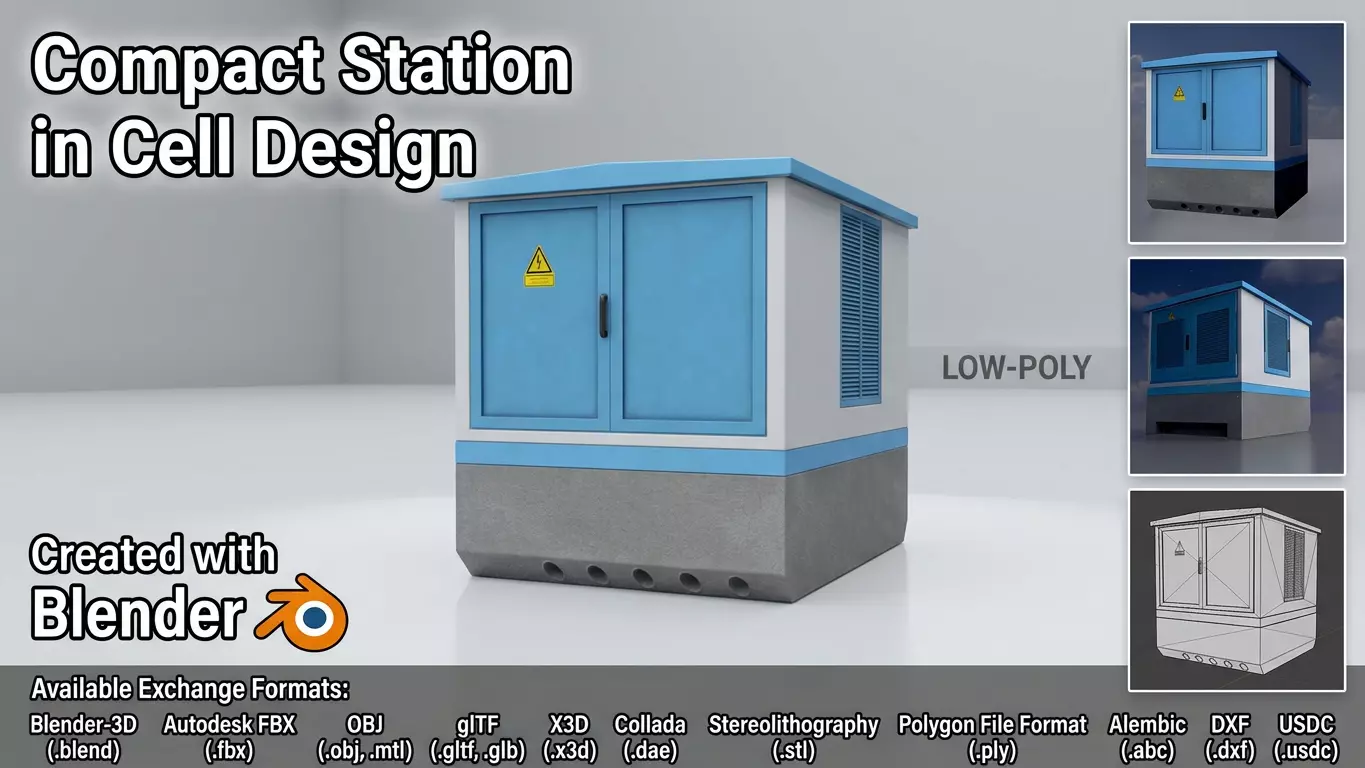

• Here you can see a 3D model of a compact station with a modular design.
• The building is 1.95 meters high, 3.23 meters wide, and 2.53 meters deep when no foundation is present.
• A modular compact substation is a pre-fabricated transformer substation.
• Its enclosure is made of solid concrete or reinforced concrete.
• All components, such as the foundation, the oil sump, and the partition walls, are manufactured in a single casting process.

• Such a compact substation houses a transformer, a medium-voltage switchgear, and a low-voltage distribution system.
• Since the housing is manufactured in one piece, it is extremely weather-resistant and completely liquid-tight.
• Compact substations with a modular design are primarily used in local power grids, on industrial sites, or in renewable energy facilities (such as solar parks).

• It converts medium voltage (for example, 10 kV or 20 kV) to low voltage (400 V).
• Doors or hatches provide access to the electrical components for operation, maintenance, or replacement.
• The realistic model is suitable for real-time applications and complex renderings.
• The textures have a resolution of 4096 x 4096 pixels and follow the PBR workflow (Base Color, Roughness, Metalness, Normal).

--

• Hier sehen Sie ein 3D-Modell einer Kompaktstation in Zellenbauweise.
• Das Objekt hat eine Höhe von 1,95 Metern, eine Breite von 3,23 Metern und eine Tiefe von 2,53 Metern, wenn kein Fundament vorhanden ist.
• Eine Kompaktstation in Zellenbauweise ist eine bereits fertig gebaute Transformatorenstation.
• Ihr Gehäuse besteht aus massivem Beton oder Stahlbeton.
• Alle Bauteile wie das Fundament, die Ölauffangwanne und die Trennwände werden in einem einzigen Gussverfahren gefertigt.
• In einer solchen Kompaktstation sind ein Transformator, eine Mittelspannungs-Schaltanlage sowie eine Niederspannungsverteilung untergebracht.
• Da das Gehäuse aus einem Stück gefertigt wird, ist es äußerst witterungsbeständig und absolut flüssigkeitsdicht.
• Kompaktstationen in Zellenbauweise werden vor allem in Ortsnetzen, auf Industriegeländen oder in Anlagen für erneuerbare Energien (wie Solarparks) genutzt.
• Sie wandelt Mittelspannung (zum Beispiel 10 kV oder 20 kV) in Niederspannung (400 V) um.
• Türen oder Klappen ermöglichen den Zugang zu den elektrischen Teilen, um diese zu bedienen, zu warten oder auszutauschen.
• Das realitätsnahe Modell eignet sich für Echtzeitanwendungen und komplexe Renderings.
• Die Texturen haben eine Auflösung von 4096 x 4096 Pixeln und folgen dem PBR-Workflow (Base Color, Roughness, Metalness, Normal).

--

• Technical details of the 3D-model

• Object Name - Kompaktstation_Zellenbauweise

• Object Dimensions - 3.230m x 2.530m x 2.750m

--

• Geometrie

• Vertices = 2841

• Edges = 5853

• Polygons = 3029

--

• Materials

Material - Kompaktstation_Zellenbauweise:

• Blend Mode: OPAQUE
• Shadow Mode: OPAQUE
• Kompaktstation_Zellenbauweise_Nor.jpg (4096 x 4096 px)
• Kompaktstation_Zellenbauweise_Met.jpg (4096 x 4096 px)
• Kompaktstation_Zellenbauweise_Ro.jpg (4096 x 4096 px)
• Kompaktstation_Zellenbauweise_Col.jpg (4096 x 4096 px)

--

• Textures

• PBR = Yes

• UV Map = Yes 1 - UVMap

• Vertex Color = No

--

• Modifier

• Modifier = No

--

• Animation

• Animation = No

• VertexGroup = No

• Shape Keys = No

--

• Object Transformation

Location:

• X: 0
• Y: 0
• Z: 0

Rotation:

• X: 0°
• Y: 0°
• Z: 0°

Scale:

• X: 1.0
• Y: 1.0
• Z: 1.0

--

• Available Exchange Formats

• Native file format - Blender-3D (.blend)

• Autodesk FBX (.fbx)

• OBJ (.obj, .mtl)

• glTF (.gltf, .glb)

• X3D (.x3d)

• Collada (.dae)

• Stereolithography (.stl)

• Polygon File Format (.ply)

• Alembic (.abc)

• DXF (.dxf)

• USDC (.usdc)

--
