Nodes for Geodesic Dome 3D print model

ENGLISH DESCRIPTION

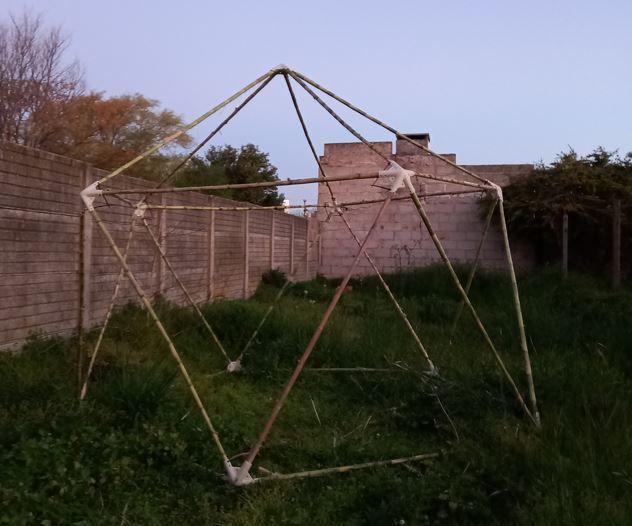

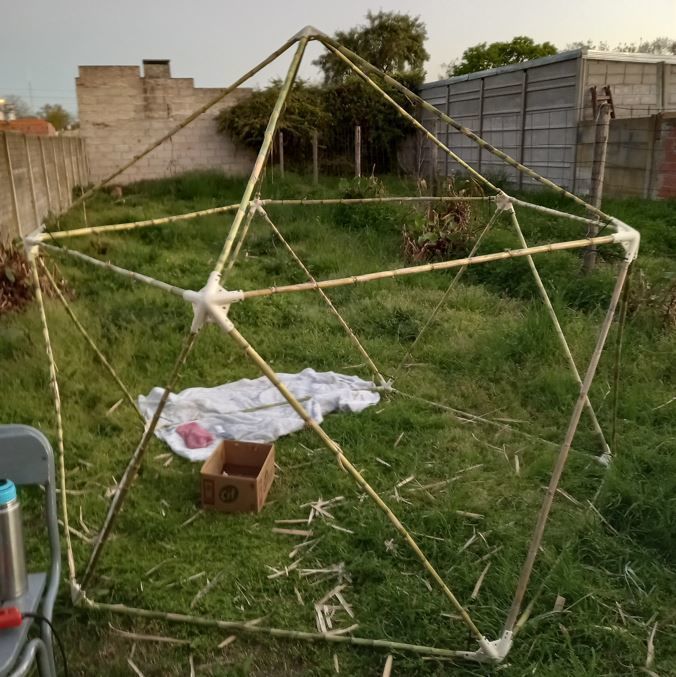

HI, I share connector nodes to print and build a geodesic dome, frequency 1.

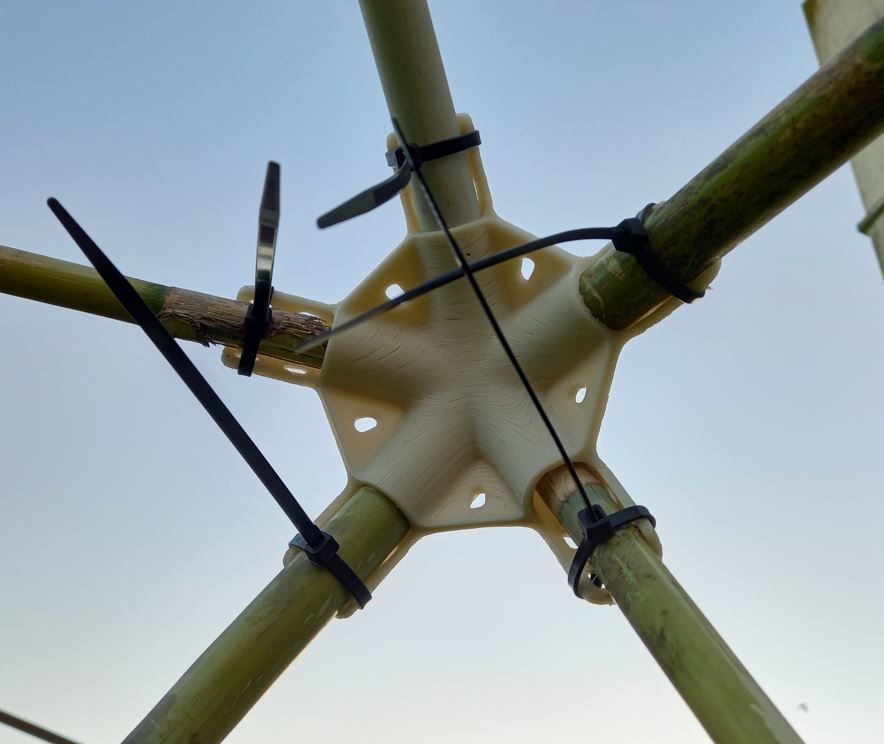

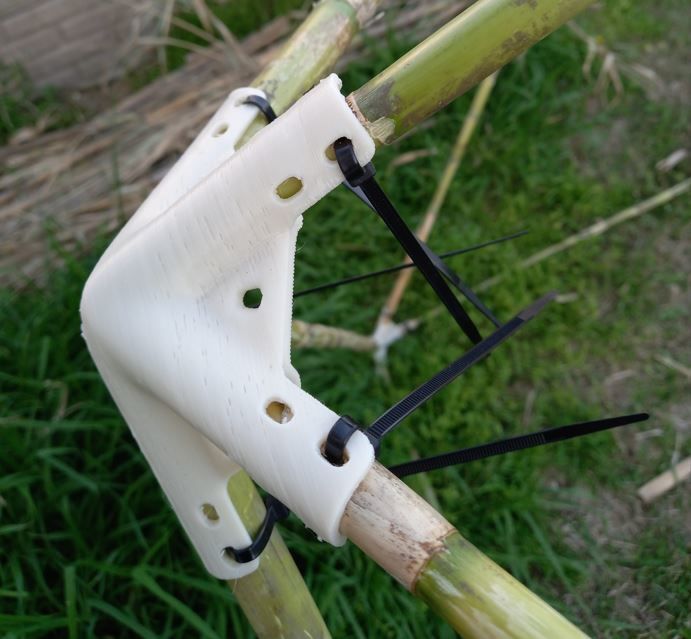

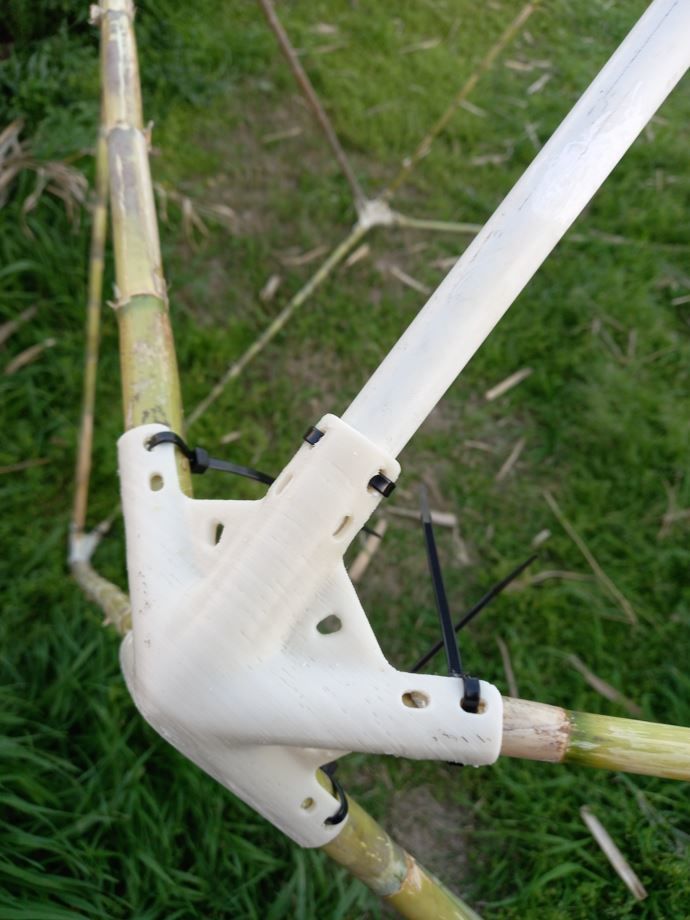

The nodes were designed for bars with a maximum diameter of 20 mm, they can be rods or plastic pipes. The ends of each node have holes to pass seals and ensure that the bars do not come out, although if they use 20mm pipes they will enter under pressure.

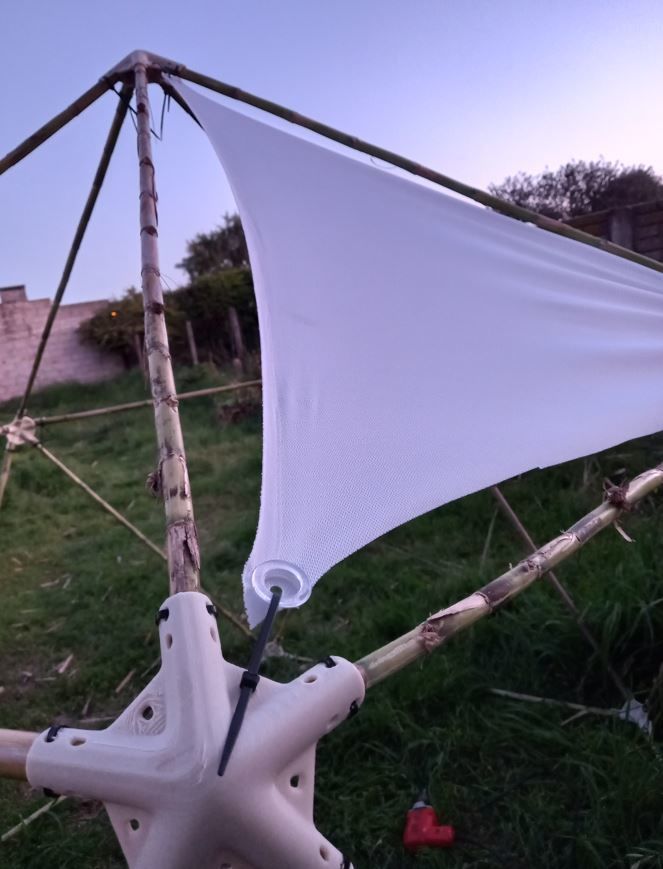

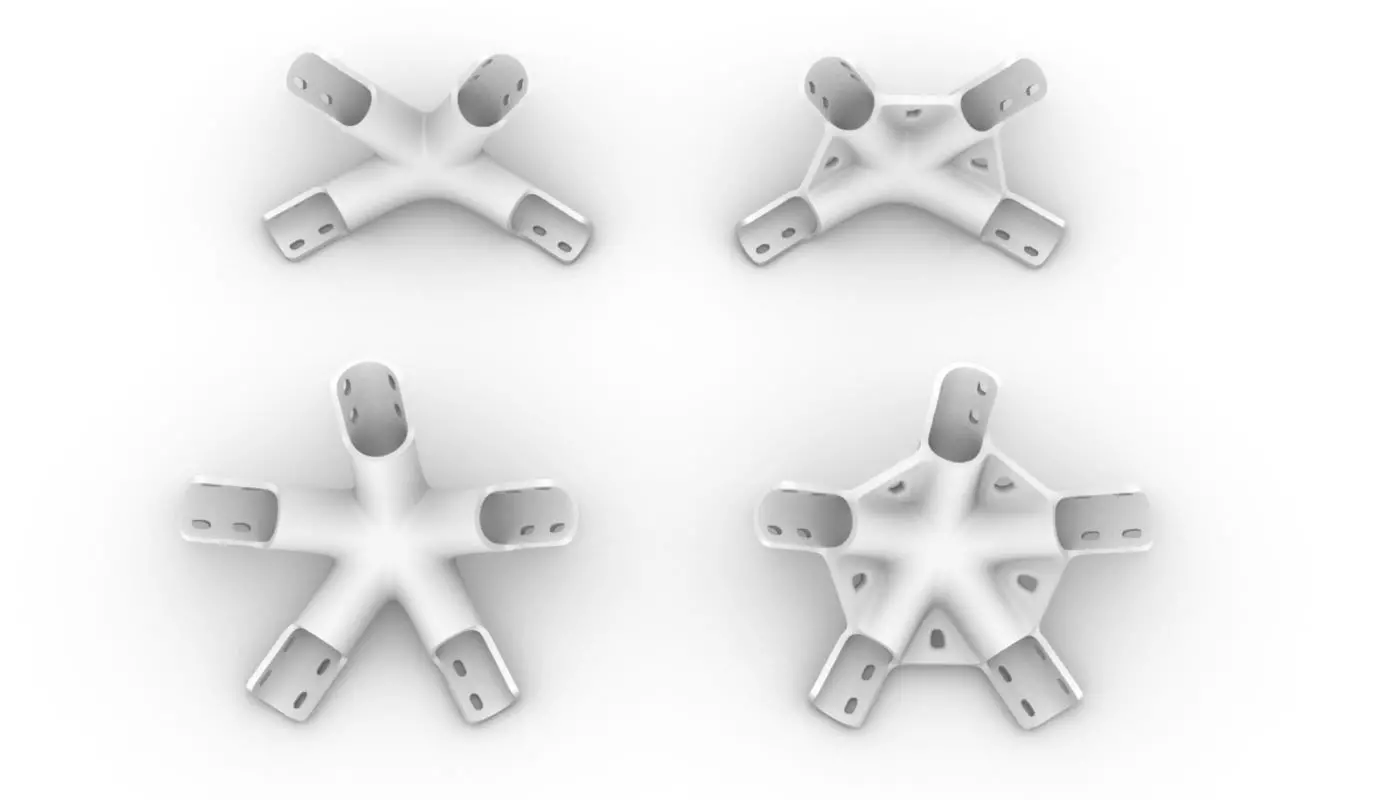

I have uploaded 2 versions of files of each node, the so-called Panels, they allow to assemble some closing time by means of the grip that is incorporated into the model.

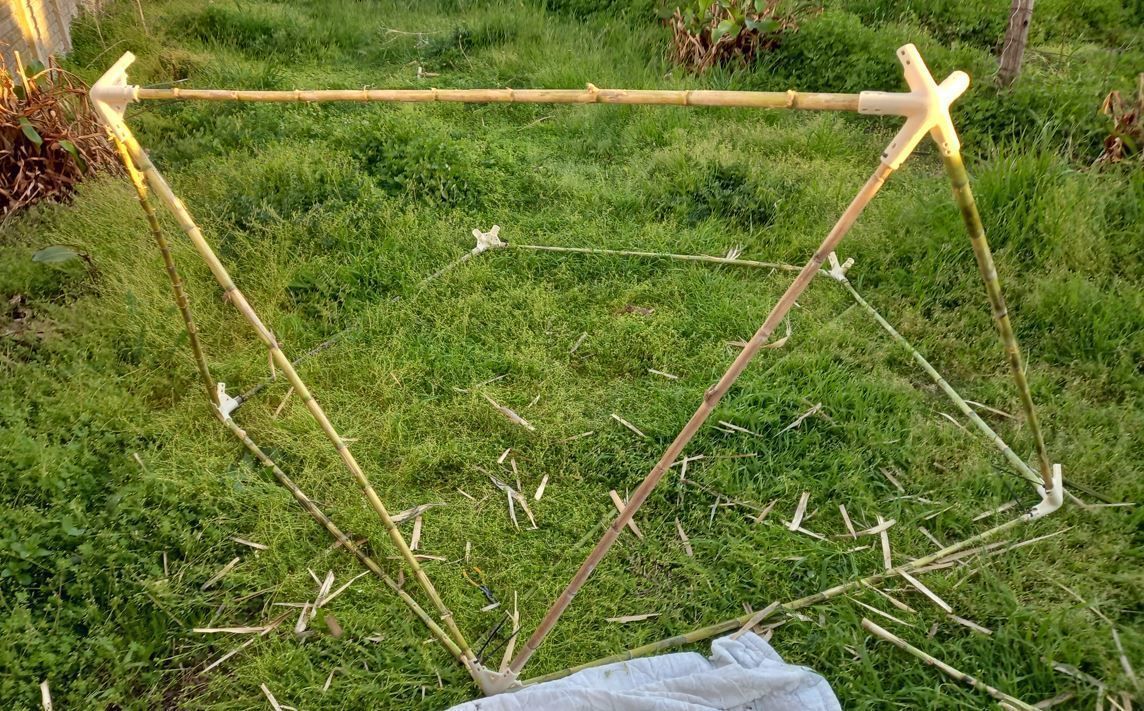

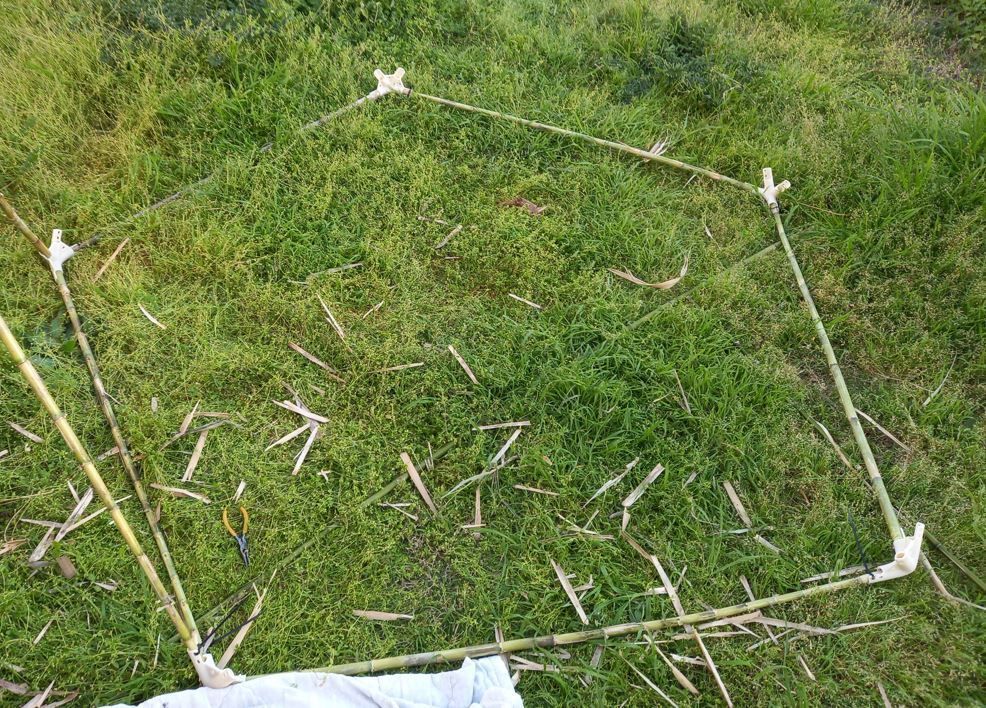

The size of the Dome will be determined by the length of the bar used, all lengths must be the same.

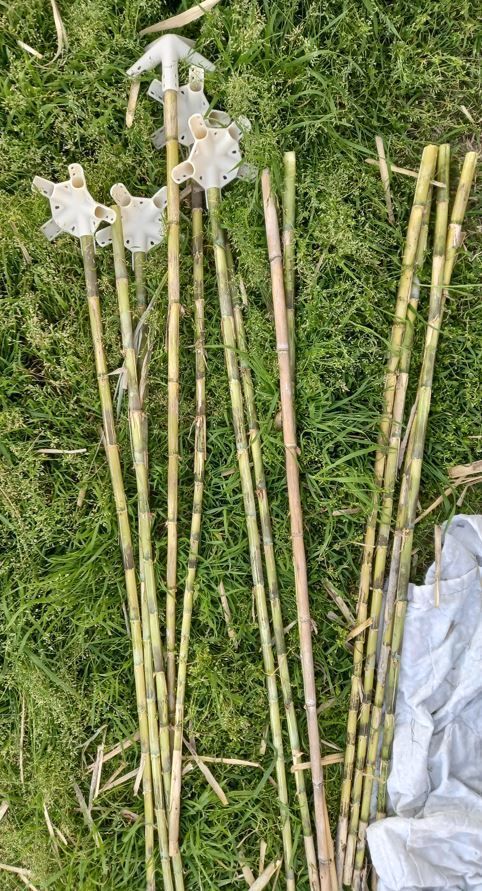

To build the dome, you will need to print:

Node_4: 5 Pieces Node_5: 6 Pieces

I recommend printing with a 0.6 0 0.8 peak as you don't need detail. At the same time, I recommend using 100% filling to improve its resistance. In PLA it´s okay.

ESPAÑOL

Hola, les comparto nodos conectores para imprimir y construir un domo geodesico, frecuencia 1.

Los nodos fueron diseñados para barras de 20mm de diametro como maximo, Pueden ser cañas o caños de plastico. Los extremos de cada nodo tienen agujeros para pasar precintos y asegurar que no se salgan las barras, aunque si utilizan caños de 20mm entraran a presion.

He subido 2 versiones de archivos de cada nodo, los llamados Panels, permiten ensamblar algun tiempo de cierre mediante el agarre que se incorpora al modelo.

El tamaño del Domo estará determinado por el largo de barra que utilicen, deben ser todos los largos iguales.

Para construir el domo, necesitaran imprimir:

Nodo_4 : 5 Piezas Nodo_5 : 6 Piezas

Recomiendo imprimir con pico de 0.6 0 0.8 ya que no necesita detalle. A su vez recomiendo utilizar relleno al 100% para mejorar su resistencia. En PLA esta bien.
